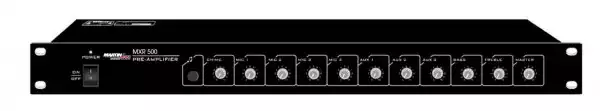

Mixer Pre-amplifier

The MXR 500 is a public address pre-amplifier with five balanced MIC inputs, three AUX level
inputs and one EMC(priority) level inputs.
Priority muting is achieved via MIC 2 and EMC for overriding music for paging and
emergency alarms.
Individual gain controls are provided for MIC and AUX inputs, bass and treble controls are
provided for overall tone control.

Features
* 5-channel MIC input and 3-channel Aux input.
* With 1-channel EMC input.
* Independent volume control, MASTER volume control.
* With compulsive insert and Priority function.
* MIC balance input interface with phantom power.
* Individual Gain controls for MIC
* EMC has priority over all inputs except MIC 2
* Bass and Treble Tone Controls
* AC 110V or 230V and DC 24V operation




Model


MXR 500




Input Sensitivity &
Impedance


MIC 2, 3, 4, 5: ±2.5mV/2KΩ, Balanced XLR type
MIC 2, 3, 4: 5mV/600Ω, Unbalanced TRS type
AUX 1, 2, 3: 300mV/10KΩ, Unbalanced RCA type
EMC: 775mV/47KΩ, Unbalanced TRS type
MIC 1: ±385mV/20KΩ, Balanced MIC 1




Output Sensitivity &
Impedance


MIX OUT: ±775mV/470Ω, Balanced XLR type
REC OUT: 200mV/470Ω, Unbalanced RCA type




Frequency Response


20Hz-20KHz(±0.5dB)




S/N Ratio


MIC input: 66dB
AUX input: 80dB




THD


Less than 0.1% at 1KHz, 1/3 rated power




Tone


Bass: ±10dB at 100Hz
Treble: ±10dB at 10KHz




Mute


MIC 1 overrides other input signals
with 0-30dB attenuation




Phantom Power


+48V




Protection


AC fuse




Power Supply


~110V/60Hz or ~230V/50Hz & DC 24V




Dimensions


484x295x44mm




Weight


5Kg

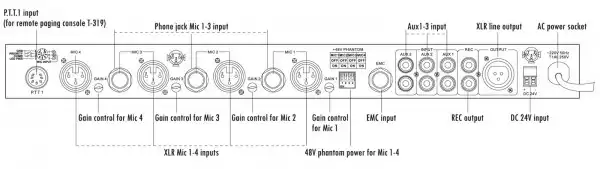

 Rear Panel

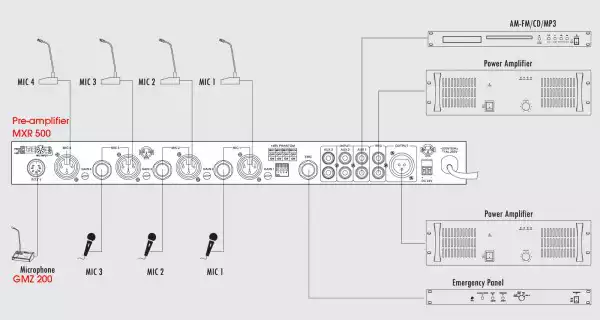

Connections
